“萬用表”是萬用電表的簡稱，又稱多用表、三用表、復用表，是電工測試中最基本的工具。萬用表是一種多功能、多量程的測量儀表，通常用來測量直流電流、直流電壓、交流電壓、電阻和音頻電平等，較高級的萬用表可測量三極管的放大倍數，以及頻率、電容值、電感量、邏輯電平、分貝值等。
萬用表具有價格低廉、操作簡單、功能齊全、容易攜帶等特點，是電子測量中最常用的工具，掌握萬用表的使用方法是電子技術的一項基本技能。
現在最常見的萬用表有機械指針式（又叫磁電式）和數字式兩種。下面以MF-500型（機械指針式）為例介紹萬用表的原理和使用方法。
機械指針式萬用表的基本原理是用一只靈敏的磁電式直流電流表（微安表）做表頭，當微小電流通過表頭時，就會有電流指示。因?yàn)楸眍^不能通過大電流，所以在表頭上并聯或串聯電阻進行分流或分壓，從而測出電路中的電流、電壓和電阻。
基本結構
機械指針式萬用表由表頭（又稱表盤）、測量電路及轉換開關等三個主要部分組成。

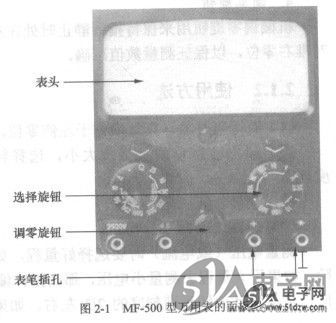

MF-500型萬用表的面板如圖2-1所示，各旋鈕名稱及功能詳述如下。
1．表頭
表頭是一只高靈敏度的磁電式直流電流表，萬用表的主要性熊指標基本上取決于表頭的性能。表頭的靈敏度是指表頭指針滿刻度偏轉時流過表頭的直流電流值，這個值越小，表頭的靈敏度就越高。測電壓時的內阻越大，其性能就越好。表頭上有四條刻度線，它們的功能如下：第一條（從上到下）右端標有“Ω”的是電阻刻度線，其刻度值分布是不均勻的，指示的是電阻值，轉換開關在歐姆擋時，即讀 此條刻度線；第二條符號“-”或“DC”表示直流，“～”或“AC”表示交流，“≌”表示交流和直流共用的刻度線，當轉換開關在交、直流電壓或直流電流擋時，量程在除交流10V以外的其他位置時，即讀此條刻度線；第三條標有10V，指示的是10V的交流電壓值，當轉換開關在交、直流電壓擋，量程在交流10V時，即讀此條刻度線；第四條標有dB，指示的是音頻電平。
表頭上還設有機械零位調整旋鈕，用以校正指針在左端指零位。
刻度線下方的符號含義如下。
(1)“∽”表示交直流
(2)“OV-2.5kV 4000Ω/V”表示對于交電壓及2.5kV的直流電壓擋，其靈敏度為4000Ω/V。
(3)“A-V-Ω”表示可測量電流、電壓及電阻。
(4)“45-65-1000Hz”表示使用頻率范圍為1000Hz以下，標準工頻范圍為45Hz～65Hz。
(5)“2000Ω/V DC”表示直流擋的靈敏度為2000Ω/V。
2．轉換開關
MF-500型萬用表的選擇開關是兩個多擋位的旋轉開關，用來選擇測量項目和量程，如圖2-1所示。項目包括：“mA”——用于測量直流電流；“V”——用于測量直流電壓：“V”——用于測量交流電壓；“Ω”——用于測量電阻。每個測量項目又劃分為幾個不同的量程以供選擇。萬用表的測量范圍如下。
(1)直流電壓，分5擋：0～2.5V；O～lOV；0～50V；0～250V；0～500V。
(2)交流電壓，分4擋：O～lOV; 0～50V；0～250V；0～500V。
(3)直流電流，分5擋：0～50μA；O～lmA；O～lOmA；O～lOOmA；0～500mA。
(4)電阻，分5擋：Rxl; Rxl0; Rxl00; Rxlk; RxlOk。
3．表筆和表筆插孔
表筆分為紅、黑二只，使用時應將紅色表筆插入標有“+”號的插孔，黑色表筆插入標有“-”號的插孔。
MF-500型萬用表還有兩個插孔分別是音頻插孔和2500V插孔。
4．調零旋鈕
機械調零旋鈕用來保持指針靜止時處在左零位?！唉浮闭{(diào)零旋鈕是用來測量電阻時使指針對準右零位，以保證測量數值準確。
