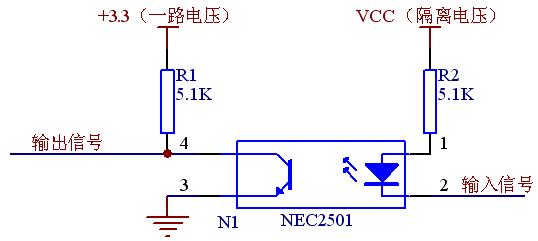

光耦有四腳的，六腳的，八腳的。在發現產品故障的時候，我們?nèi)绾闻袆e光耦的好壞呢？下面我對此作了一下實驗。其中電路如下：
【我的試驗1：】
在1，2兩腳穿接一個LED燈并連上低壓電源。在另一端量測電阻值，有值。斷開電源后無窮大則代表光耦是好的。否則是壞的。
【我的試驗2：】
用兩個萬用表測量阻值，先在1，2腳一段測量并且不松開表筆，有阻值則紅表筆接的是光耦1腳（二極管正極），阻值998歐。此時再用另一萬用表測量3，4腳，有值則4腳接的是紅表筆。阻值為278歐。則光耦是好的。
【另外】
光耦的原理是在輸入端導通時，內部產生強光給內部三極管（可以想象為NPN型三極管）使之導通。注意輸出端要有上拉電壓才能保證信號傳輸。
NEC是單向傳遞的。在雙向傳輸電路中我們得注意分析信號傳輸方向，確保光耦安裝準確。

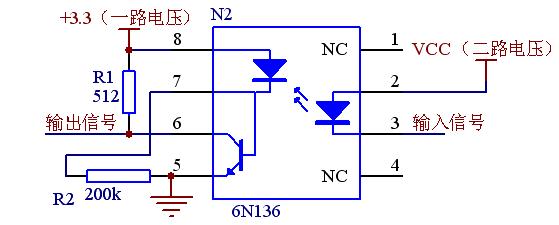

8腳光耦原理圖如下：
6腳光耦和和68腳光耦類似，只是去掉和8腳光耦光耦1腳和8腳。使用6腳光耦代替8腳光耦時把6腳光耦1腳當2腳用，其他腳類推加一。
