SVG

Scalable Vector Graphics 是一個成熟的W3C標準，被設計用來在web和移動平臺 上展示可交互的圖形。和HTML類似，SVG也支持CSS和JavaScript。盡管可以使用 HTML展示數據，SVG才是數據可視化領域的事實標準。

我們?cè)谟疫叺氖纠?，?jiǎn)短回顧一下SVG的常用元素：

• SVG文檔：svg
• 分組：g
• 矩形：rect
• 圓形：circle
• 橢圓：ellipse
• 折線：polyline
• 多邊形：polygon
• 文字：text
• 路徑：path

d3的選擇集支持SVG，我們可以套用HTML的那些操作方法操作SVG文檔。

path構造器

使用path，可以畫出你能想象的任何形狀（參看→_→示例代碼的效果）。但是，如果沒 有編輯器進行交互的繪制，要手寫出這些數值基本是不可能的：

1. <svg>
2. <!--可以使用path元素畫任意圖形-->
3. <path d="..."></path>
4. </svg>

為了在自動化的數據處理流水線中使用path元素，d3引入了構造器/generator， 這些構造器的功能，就是根據你給定的一些參數，生成path元素所需要的d 屬性值：

• 曲線構造器：根據給定的關鍵點，返回曲線的d字符串
• 區域構造器：根據給定的關鍵點，返回區域的d字符串
• 圓弧構造器：根據給定的角度坐標，返回圓弧片段的d字符串

→_→的代碼定義了兩個變量：group和clock，看看這兩個變量的定義，體會下構造器的必要性！

曲線構造器

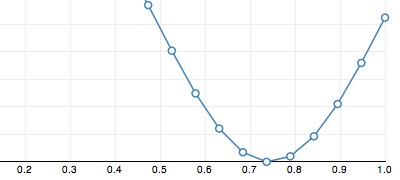

很多數據集可以用二維坐標系中的曲線來進行可視化，每一個數據對應曲線上的一個點：

在SVG中，可以使用path元素表征任意的曲線。為了簡化d屬性的編寫，我們可以使用svg.line()方法創建一個曲線構造器對象：

1. d3.svg.line()

曲線構造器（注意，這指的是line()返回的結果）是一個函數，它要求調用者傳入一個數組。 默認情況下，數組的每一項應當是一個包含x、y坐標的數組，第一個值代表x，第二個值代表y。比如：

1. var line = d3.svg.line();
2. var d = line([[10,20],[20,30],[50,70],[100,60]]);

提醒一下，盡管稱為line，但是這個方法實際和SVG的line元素毫無關系。

試著查看下→_→代碼中l(wèi)ine(data)返回的內容，努力記住，line()方法返回的是一個函數！

使用x,y訪問器

很多情況下，我們的數據模型不符合曲線構造器的要求。比如：

1. var data=[
2. {year:1981,yield:129303},
3. {year:1982,yield:901234},
4. ......
5. ];

這時可以使用構造器的x、y訪問器函數告訴構造如何訪問我們的數據：

1. line.x([x_accessor])
2. line.y([y_accessor])

構造器會將數據集中的每一個數據傳入訪問器函數，并使用其返回值作為 x坐標或y坐標：

1. var line = d3.svg.line()
2. .x(function(d){return d.year;})
3. .y(function(d){return d.yield;});
4. var d = line(data);

定義插值策略

我們?yōu)榍€構造器僅僅指定了一些關鍵點，中間點的計算是曲線構造器完成的，這個 過程就是插值。

曲線構造器默認的插值模式是線性插值，所以我們看到一些直線段將我們提供 的各個點連接起來。

使用intepolation()方法，可以告訴構造器使用不同的插值策略：

1. line.interpolate([interpolate])

如果inerpolate參數是一個字符串，表示要求構造器使用一個預置的插值 策略，可以是：

• linear - 線性插值
• linear-closed - 線性插值，封閉起點和終點形成多邊形
• step - 步進插值，曲線只能沿x軸和y軸交替伸展
• step-before - 步進插值，曲線只能沿y軸和x軸交替伸展
• step-after - 同step
• basis - B樣條插值
• basis-open - B樣條插值，起點終點不相交
• basis-closed - B樣條插值，連接起點終點形成多邊形
• bundle - 基本等效于basis，除了有額外的tension參數用于拉直樣條
• cardinal - Cardina樣條插值
• cardinal-open - Cardina樣條插值，起點終點不相交
• cardinal-closed - Cardina樣條插值，連接起點終點形成多邊形
• monotone - 立方插值，保留y方向的單調性

interpolate參數也可以是一個函數，這個函數接受傳入的數據點集，返回 path的d字符串。我們先無視掉。

在→_→的代碼中，將插值模式改成上面列的值，看看效果有什么不同？

區域構造器

有些數據集適合用二維坐標系中的曲線區域來進行可視化，這時可認為區域由上下兩條線 包圍組成：

在SVG中，可以使用path元素表征任意的區域。為了簡化d屬性的編寫，我們可以使用svg.area()方法創建一個曲線構造器對象：

1. d3.svg.area()

區域構造器是一個函數，它要求調用者傳入一個數組，數組的每一項 應當是一個包含x、y坐標的數組，第一個值代表x，第二個值代表y，這代表上面 那條線上的坐標點，比如：

1. var area = d3.svg.area();
2. var d = area([[10,20],[20,30],[50,70],[100,60]]);

第二條線和第一條線有相同的點數。默認情況下，第二條線上每個數據點的x和 第一條線對應點的x坐標一樣，y坐標則保持為0。

→_→的示例效果中，你看到第二條線（水平橫線）在上面，這是因?yàn)閷?duì)于SVG坐標系， 原點在左上角。

數據訪問器

區域構造器和曲線構造器一樣，可以使用訪問器定制對用戶數據的讀?。?/p>

1. area.x([x_accessor]);
2. area.y([y_accessor]);
3. area.x0([x_accessor]);
4. area.y0([y_accessor]);

你注意到，由于區域由兩條線構成，所以多出了一組x0/y0訪問器。

我們通常使用y0訪問器定義比較的基準。

插值

和曲線構造器一樣，也可以使用interpolate()定義區域中曲線的插值策略：

1. area.interpolate([interpolate])

在→_→的示例代碼中，改變下y0的值，看看有什么不同？

圓弧構造器

我們對餅圖不陌生，一個圓被分成多份，用不同的顏色表示不同的事物：

在SVG中，可以使用path元素表征圓、圓環或扇形。為了簡化d屬性的編寫，我們可以使用svg.arc()方法創建一個圓弧構造器：

1. d3.svg.arc()

圓弧構造器要求數組中的每一項為一個JSON對象，有以下屬性：

• startAngle - 區塊的起始角度，以弧度為單位
• endAngle - 弧度的終止角度，以弧度為單位
• innerRadius - 內圓半徑
• outerRadius - 外圓半徑

→_→的代碼中，先創建了一個g元素作為后續元素的分組容器，并設置transform屬性將 這個分組移動到適合查看的位置。

數據訪問器

和其他構造器一樣，圓弧構造器也可以使用數據訪問器定制對用戶數據的讀取，這使其 可以適應不同的數據結構：

1. area.startAngle([sa_accessor]);
2. area.endAngle([ea_accessor]);
3. area.innerRadius([ir_accessor]);
4. area.outerRadius([or_accessor]);

→_→的示例將一組數據轉化為常見的餅圖，每個數據的大小決定了其在整個圓所占 弧度的大小。
